ข้อมูลการติดตามเครื่องขึ้นรูปเย็นสำหรับเครื่องขึ้นรูป / ก้น

1, แผ่นกลิ้งที่เหมาะสม: สำหรับตัวเลือกของคุณ

2, ความเร็วในการขึ้นรูป: 3-5 เมตร / นาที (รวมระบบเจาะรูล่วงหน้า)

3, การขึ้นรูป: 12

ความหนา: 1.5 ~ 2.0 มม

4, วัสดุลูกกลิ้ง: CR15, HRC 60 องศา เส้นผ่านศูนย์กลางของลูกกลิ้งφ120

5, วัสดุของแกนหลัก: การประมวลผลการปรับ Fine เหล็ก 45

(เส้นผ่าศูนย์กลางแกน: φ50)

6, ล้อเฟือง: 45 เหล็กความถี่สูงดับ; ระยะทาง 25.4 จำนวน: 13 ชิ้น

7, กำลังขับมอเตอร์: 7.5 กิโลวัตต์

8, ระบบตัด: ใช้แรงดันไฮโดรลิคไดรฟ์ตัดหลังจากการขึ้นรูป

9, ระบบไฟฟ้าไฮดรอลิพลังเครื่องจักรไฟฟ้า: 3 กิโลวัตต์

10, ความดันระบบไฮดรอลิก: 10Mpa

11, PLC ระบบควบคุม: Delta ระบบ

12, Rack แถวของสถานที่ทำงาน: ชั้นเหล็กของ 446X199H; แถวของแผ่นผนังที่สามารถถอดออกได้จากที่ทำงาน

13. ขนาดโดยรวม: 3500mmX700mmX900mm

14, น้ำหนักรวม: 2.5 ตันโดยประมาณ

15. Un-Coiler: ความจุ 2 ตันของ Un-coiler

16. การผลิตขบวน

Un-coiler ---------- อุปกรณ์ให้อาหาร ------- Roll forming ---- Pre-punching- การควบคุม PLC --- การตัดไฮดรอลิก ---- หมดตาราง

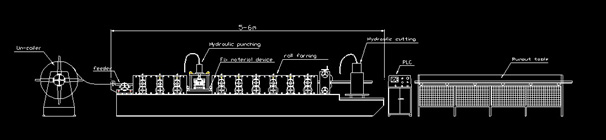

LAYOUT OF THE LINE
