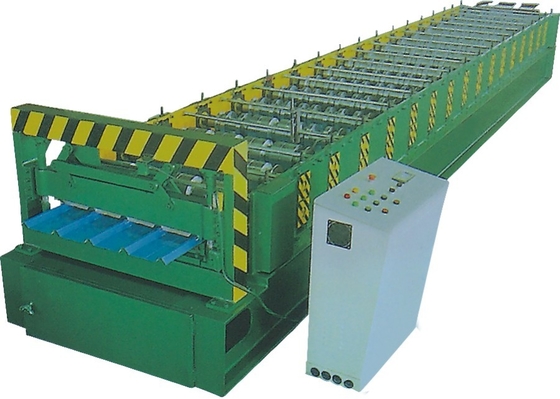

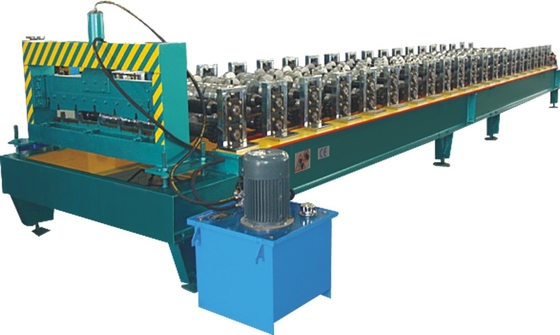

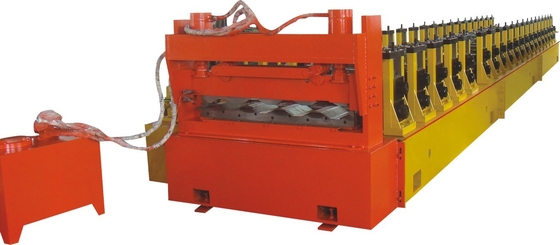

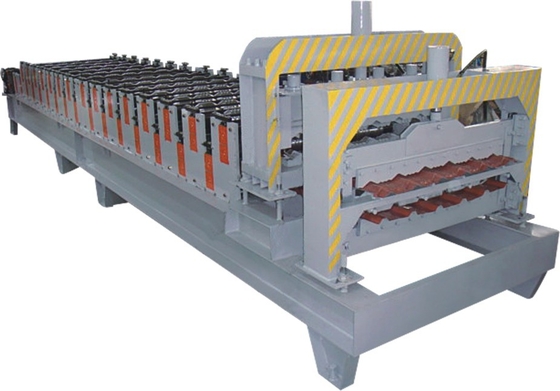

0-12m / Min เครื่องขึ้นรูปโลหะแผ่นเครื่อง PPGI, เหล็กสี, GI
การรับประกัน | 5 ปี | สี | เพื่อปรับแต่ง |
---|---|---|---|
วัสดุของลูกกลิ้ง | # 45 | ใส่ความหนาของแผ่น | 0.3 ~ 0.8mm |
การตัดไฮดรอลิค | กดและตัดไฮดรอลิค | ความแข็ง | HRC58 ~ 62 องศา |
แสงสูง | เครื่องม้วนหลังคาม้วน,เครื่องผลิตแผ่นหลังคา |
0-12m / min ความเร็วในการขึ้นรูปลอนม้วนเครื่องขึ้นรูปด้วยวัสดุ PPGI, เหล็กสี, GI
คุณลักษณะของเครื่องขึ้นรูปกระเบื้องม้วน
- เครื่องเคลือบกระเบื้องม้วนแบบต่างๆสามารถผลิตแผ่นหลังคามุงหลังคาที่แตกต่างกันในความหนาและสีต่างๆ หลังคากระเบื้องเหล็กเป็นวัสดุทดแทนใหม่สำหรับ clayey แบบดั้งเดิมกระเบื้องคอนกรีต พวกเขาเป็นที่นิยมเนื่องจากค่าใช้จ่ายที่ต่ำของพวกเขาระยะเวลาการสร้างสั้นการใช้วงจรใหม่และรูปลักษณ์ที่สง่างาม พวกเขาใช้หลังคาบ้านพักตากอากาศโรงละครศูนย์นิทรรศการเป็นต้น
- เครื่องม้วนกระเบื้องเคลือบนี้สามารถม้วนกระเบื้องหลังคาโลหะ หลังจากม้วนที่เกิดขึ้นจากเครื่องม้วนกระเบื้องม้วนนี้ขึ้นรูปเครื่องพื้นผิวของโลหะเคลือบกระเบื้องหลังคาเรียบมากและสวยงามโดยไม่ต้องรอยขีดข่วนใด ๆ บนพื้นผิวของแผ่นโปรไฟล์กระเบื้อง
- เครื่องเคลือบพื้นกระเบื้องหลังคาเหล็กเคลือบด้วยระบบควบคุมอัตโนมัติเต็มรูปแบบพร้อม PLC
- สามารถปรับขนาดความยาวของแผ่นได้
ส่วนประกอบ
Decoiler --------------------------------------------- -1 หน่วย
คู่มือการให้อาหาร -------------------------------------- 1 ยูนิต
เครื่องม้วนหลัก ------------------------ 1 หน่วย
อุปกรณ์กดไฮดรอลิก ------------------------- 1 ยูนิต
อุปกรณ์ตัดไฮดรอลิค --------------------------- 1 ยูนิต
สถานีไฮโดรลิค ------------------------------------ 1 หน่วย
การควบคุมเครื่องคอมพิวเตอร์ PLC ------------------------------ 1 เครื่อง
ตารางแสดงผล ----------------------------------------- 2 หน่วย
ข้อกำหนดทางเทคนิค
เครื่องผลิตแผ่นหลังคาโลหะระบบควบคุมด้วย PLC สำหรับวัสดุหนา 0.3-0.8 มม | ||
วัสดุ | ความหนา | 0.3-0.8mm |
ความกว้างคอยล์ | ที่กำหนดเองทำ | |
กำลังรับ Yield | 250-300 Mpa | |
วัสดุ | PPGI, เหล็กสี, GI | |
decoiler / Uncoiler | ประเภท Uncoiler | Manual หรือ Hydraulic หรือ Auto Type |
ความกว้างคอยล์ | แม็กซ์ 1250mm | |
ID | 508-610mm | |
OD | แม็กซ์ 1500mm | |
เครื่องขึ้นรูปกระเบื้อง | การขึ้นรูปสถานี | 13-18 สถานี (ขึ้นอยู่กับโปรไฟล์) |
วัสดุลูกกลิ้ง | 45 # เหล็กเคลือบผิวด้วยโครเมี่ยมหนา 0.05 มิลลิเมตร | |
เส้นผ่านศูนย์กลางของเพลา | 76 มม | |
วัสดุ Shaft | เหล็กกล้าเกรดสูง 45 # | |
ประเภทไดรฟ์ | การส่งผ่านโซ่ | |
การขึ้นรูปความเร็ว | 0-15m / นาที | |
กำลังหลัก | 5.5KW | |
อุปกรณ์ตัด | ประเภทการตัด | การตัดไฮดรอลิค |
ตัดวัสดุ Die | เหล็ก Cr12Mov, HRC58-62 | |
CuttingTolerance | 10m +/- 1.5mm | |
Encoder | แบรนด์ OMRON | |
สถานีไฮดรอลิค | สถานีไฮโดรลิค | แบรนด์จีนที่มีชื่อเสียง |
พลังไฮดรอลิค | 5.5KW |
ทำงานไหล
Decoiler ---> Fedding Guide ---> Tile Roll Forming ---> การกด ---> ตัดความยาว ---> เรียกใช้ตาราง
ใบสมัคร
กระเบื้องเคลือบกระเบื้องหลังคากระเบื้องหลังคาเมทัลชีท หลังคาเหล็ก กระเบื้องเหล็กสี กระเบื้องเคลือบสี กระเบื้องคลื่น; แผ่นหลังคาเหล็ก แผงหลังคาโลหะ แผงหลังคาเหล็ก หลังคาหุ้มผนัง หลังคาหุ้ม; ผนังหุ้ม
